Computar工業鏡頭M0814-MP

M0814-MP
>> 捕捉住兆像素照相機的全部分辨率
>> 低變形率(低于1.0%)
>> 為焦點和光圈鎖定調節螺釘

[上一個：Computar工業鏡頭M1214-MP]　 [下一個：SLV系列高清鏡頭]

詳情說明 / Details

產品參數

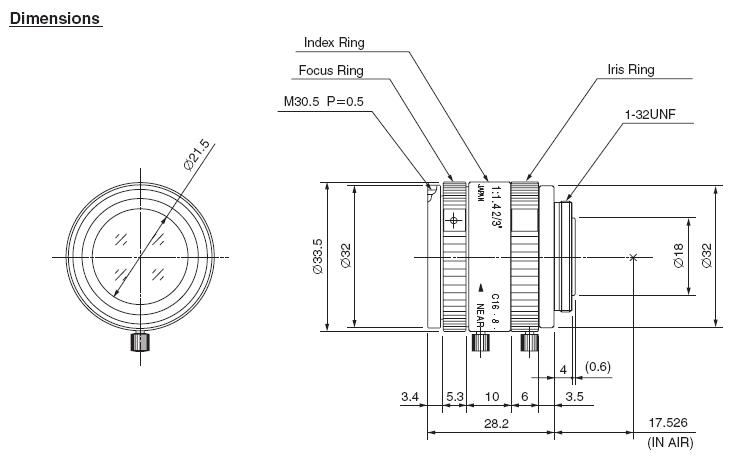

尺寸圖

視野表

焦距			8mm
鏡頭直徑與焦距之比的最大值			01:01.4
圖象最大尺寸			8.8mm×6.6mm( ? 11mm)
工作范圍	光圈		F1.4-F16C
	焦點		0.1m-Inf.
控制	光圈		手動
	焦點		手動
對象大小			10.7(H)cm×8.0(V)cm 2/3”
視角	D	2/3”	67.1°	1/2”	59.1°
	H		56.3°		42.5°
	V		43.7°		32.4°
工作溫度			-20℃-+50℃

分辨率	在中心處和邊角處超過100線對/mm
變形率	2/3〞	-0.1%(y=5.5)	1/2〞	-1.1%(y=4.0)
后焦距	13.1mm
凸緣襯圈長度	17.526mm
固定架	C固定架
濾鏡尺寸	M30.5 P=0.5mm
大小	?33.5mm×28.2mm
重量	70g

工作距離	光學放大率	擴展環(mm)
300	0.03X	無
200	0.04X	無
150	0.05X	無
100	0.07X	無

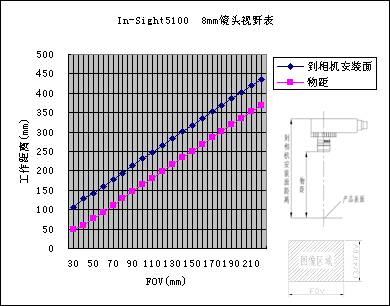

視野表(以In-Sight5100為例)

視場(FOV)	物距(WD)	到相機安裝面	墊圈
30	49.0	106.0	1
40	59.6	127.6	1
50	76.5	142.0	0.5
60	92.5	159.0
70	110.5	177.0
80	128.0	194.5
90	147.0	213.5
100	164.1	231.1
110	180.5	247.5
120	198.0	265.0
130	216.0	283.0
140	233.4	300.4
150	250.5	317.5
160	267.7	334.7
170	284.9	351.9
180	302.0	369.0
190	319.0	386.0
200	335.9	402.9
210	352.7	419.7
220	369.7	436.8

視場：整個系統能觀察的物體的尺寸范圍
物距：被檢產品表面到鏡頭下邊緣的距離
