康耐視的已校準3D視覺
　　康耐視3D位移傳感器通過對產品進行三維檢測，優化了產品質量。傳感器經過了工廠校準，其中包含了業內領先的康耐視機器視覺軟件，同時配備了強大的二維和三維工具套件，其緊湊的 IP65 級設計能夠承受最惡劣的工廠環境?？的鸵?D視覺與獨特的現場校準技術相結合，能夠提供最準確的數據，無需擔憂因機械安裝或運動誤差而引發的精度問題，并允許同時使用多條生產線的多個傳感器，從而生成單一高分辨率 3D 圖像。
優勢
完整的2D和3D機器視覺解決方案
　　?傳感器選擇范圍拓寬
　　?與 VC5 控制器綁定
　　?使用 Cognex Designer? 軟件輕松部署
以實際單位提供測量結果
　　?校準的3D系統
　　?微米級精度
簡單易用的現場校準
　　?防止出現偏差和運動誤差
　　?為整個生產線提供一致結果
3D圖像拼接
　　?更高的分辨率，更寬的視野
　　?簡化的多頭分析
對比度獨立檢驗
　　?暗背景上的暗物體
　　?不依賴顏色
同時采集強度數據
　　?空間對準的3D和2D視覺
　　?增強的紋理3D可視化
能夠結合3D傳感器和2D攝像機使用
　　?許多應用都需要同時使用這兩種設備
世界一流的3D和2D視覺工具
　　?高度、體積、平面安裝和傾斜工具
　　?PatMax®、IDMax® 和 OCRMax? 算法
工業級 IP65 外殼
　　?食品和飲料應用的 IP69K 外殼選項
快速掃描速率
　　?最高 18KHz

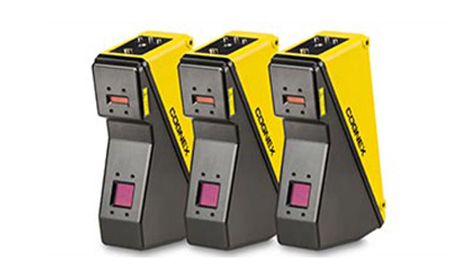

DS1000 系列型號

規格	DS1050	DS1101	DS1300	DS925B
近視場 (mm)	43	64	90	23.4
遠視場 (mm)	79	162	410	29.1
間隙距離 (mm)	87	135	180	53.5
測量范圍 (mm)	76	220	725	25
激光器類別	2M	2M	2M	2M
分辨率 X (mm)	0.059-0.090	0.079-0.181	0.101-0.457	0.0183-0.0227
分辨率 Z (mm)	0.004-0.014	0.010-0.052	0.016-0.265	0.002

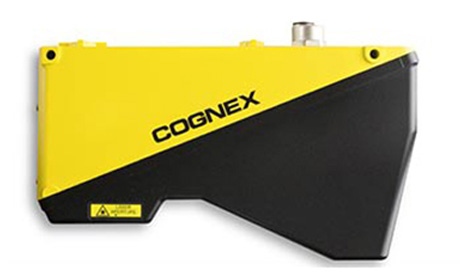

DS1000 系列規格

尺寸	93.3 mm - 115.2 mm (H) x 50 mm (W) x 167.06 mm (L)
重量	700 g
工作溫度	0oC 至 50oC（32oF 至 122oF）
儲存溫度	-10oC 至 60oC（-14oF 至 140oF）
最大濕度	85%（無冷凝）
外殼	IP65（配有康耐視推薦的 IP65 以太網和電源 I/O 電纜）
沖擊力	50 gs（11 ms 半正弦脈沖）
振動	8 gs（10-500 Hz，30 分鐘）
離散型 I/O 操作限制	觸發器輸入電壓限制：- 24 VDC – +24 VDC 輸入打開：> 10 VDC (>6mA) 輸入關閉：< 2 VDC (<1.5 mA)
編碼器輸入規格	差速器：A+/B+:5-24V（最大 50 kHz）A-/B-：反向 (A+/B+) 單端：A+/B+:5-24V（最大 50kHz）A-/B-：+0VDC=?(A+/B+)
電源	電壓：+24 VDC (22-26 VDC) 電流：最大值 500 mA
掃描速率	掃描速率
軟件	Cognex Designer 軟件
以太網	千兆以太網接口 集成鏈路和通信 LED 標準 M12-8 連接器
認證
配件	以太網線：5m，IP65 級電源：+ I/O + 編碼器電纜、IP65 級固定支架不銹鋼外殼，食品業 IP69K 級
VC5 控制器	VC5 控制器

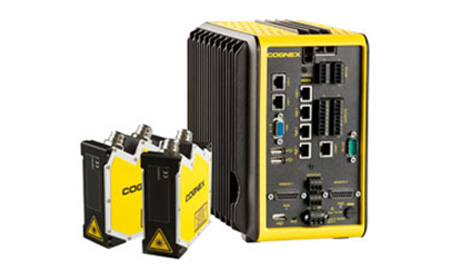

VC5 視覺控制器規格

支持的康耐視設備	康耐視工業 GigE 相機，康耐視 DS1000 系列傳感器
任務程序存儲器	120 或 480GB 非依電性閃存，無限量遠程網絡設備存儲
圖像處理存儲器	8GB SDRAM
冷卻系統	無風扇設計
輸入	8 個光隔離離散型輸入
輸出	16 個光隔離離散型輸出
編碼器輸入	4 個非隔離編碼器輸入
LAN 端口	2 個 RJ-45 以太網端口，10/100/1000 BaseT。IEEE 802.3 TCP/IP 協議。
GigE 端口	GigE Vision 圖像兼容端口與以太網功率 (PoE)。
I-ENET 端口	1 個用于基于以太網的工業協議通信的 RJ-45 端口。
工作溫度	0°C 至 40°C（32°F 至 104°F）-30°C 至 80°C
儲存溫度	-30℃ 至 80℃（-22°F 至 176°F）
濕度	10% – 85%，無冷凝（工作和儲存濕度）。
執行標準	CE、FCC、KCC、TüSüNRTL、RoHS
傳感器端口	2 個 DB15 端口，用于供電及建立編碼器和觸發器與康耐視 DS1000 系列傳感器的連接。每個端口最大供電為 24VDC，500mA。
VGA 端口	連接顯示器的模擬 VGA、DB15 端口，最大分辨率 1920x1200。
USB 端口	3 個主 USB 2.0 (480 Mb/sec.) 端口，用于連接 HID 設備（鼠標、鍵盤或大容量存儲設備）
RS-232 端口	RS-232 端口，1 個 RS-232 端口用于串口通信
外殼	壓鑄鋁、鋁板金屬和注塑成型的 ABS 外殼
安裝	底部和背面各有四個 M5 x 0.8 螺紋安裝孔。DIN 導軌可安裝，使用 DIN 導軌配件或使用兩個金屬板支架的面板支架。
尺寸	207mm (8.15 in) X 231.9mm (9.06 in) x 133.5mm (5.24 in)
I/O 接線柱連接器	可分離的螺絲接線柱
電源	24 VDC (±10%)，5 amp（最大）

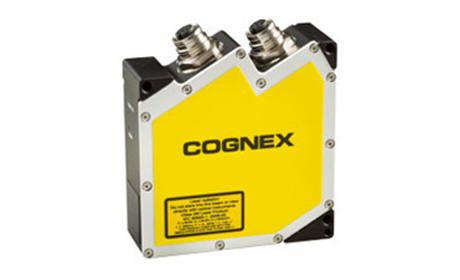

DS925B 規格

尺寸	96 mm (H) x 33 mm (W) x 85 mm (L)
重量	380 g
工作溫度	0oC 至 45oC（32oF 至 113oF）
儲存溫度	-20oC 至 70oC (-4oF 至 158oF)
最大濕度	5-95%（無冷凝）
外殼	IP65（配有康耐視推薦的 IP65 以太網和電源 I/O 電纜）
激光功率	8mW（2M 類）405nm 波長
編碼器輸入規格	單端正交編碼器。 A+/B+ 電壓限值： +5 VDC (TTL); +30 VDC (HTL) 輸入打開時：> 2.4 VDC (TTL); > 11 VDC (HTL) 輸入關閉時：< 0.8 VDC (TTL); < 3 VDC (HTL) A-/B-：+0VDC
電源	電壓：+24 VDC (11-30 VDC) 電流：最大值 500 mA IEEE 802.3af 以太網供電
掃描速率	最高 1.2kHz
軟件	Cognex Designer 軟件
以太網	千兆以太網接口標準 M12-8 母連接器
認證
配件	以太網線：5m，IP65 級電源：+ I/O + 編碼器線，IP65 級
VC5 控制器	Intel i5 處理器，精密 I/O 實時通信，207 mm (H) 132.6 mm (W) x 229.5 (L)

使用 Cognex Designer? 軟件輕松部署
　　易用的軟件簡化了設置過程，讓其迅速執行 3D 測量。
世界一流的3D和2D視覺工具
　　?高度、體積、平面安裝、傾斜和橫截面工具
　　?PatMax®、IDMax® 和 OCRMax? 算法
　　?多頭3D圖像拼接

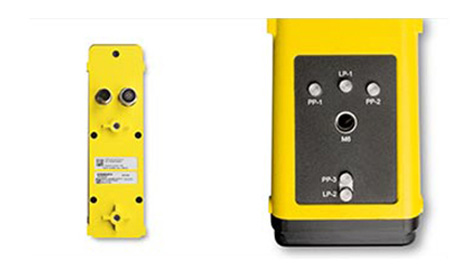

康耐視3D位移傳感器配件
下列配件可于所有康耐視3D位移傳感器一體化使用
　　?以太網線：5m，IP65 級
　　?電源：+ I/O + 編碼器線，IP65 級
　　?現場校準靶：針對不同應用的具體需求提供各種尺寸選項
以下配件僅用于 DS1000 系列的集成
　　?固定支架
　　?不銹鋼外殼，食品業 IP69K 級
以下配件僅用于 DS900 系列的集成
　　?用于圖像拼接應用的多頭固定支架

D 激光位移傳感器應用
出廠校準的 3D 傳感器測量功能，例如使用實際單位和微米級精度，測量相對任何表面的長度、寬度、高度、傾斜或體積。
